Caliper Deialu Precision
● Enw'r cynnyrch: caliper deialu trachywiredd
● Rhif cyfresol: 203-03
● Wedi'i wneud o ddur di-staen solet
● Gyda sgriw cloi ar gyfer darllen sefydlog
● Wedi'i gymhwyso mewn sefyllfaoedd lluosog o fesuriadau y tu allan, y tu mewn, dyfnder a cham
- Cyflwyniad Cynnyrch
Manyleb
|
CELF. RHIF. |
YSTOD |
DARLLEN |
|
203-03-0150 |
150MM/6" |
0.02MM / 1/1000" |
|
203-03-0200 |
200MM/8" |
0.02MM/1/1000" |
|
203-03-0300 |
300MM/12" |
0.02MM/1/1000" |
Manylion eraill
Nodwedd
Mae'r caliper deialu manwl gywir gyda phrawf sioc yn cynnwys prif raddfa, ffrâm, genau mesur a phlât deialu ... ac ati. Mae'r brif raddfa ar gyfer mesuriad bras i gael rhan gyfanrif y mesuriad. Gall ffrâm y raddfa lithro ar hyd y brif raddfa, gan yrru'r genau mesur i'w mesur. Rhennir y genau mesur yn ên mesur mewnol a genau mesur allanol, a ddefnyddir i fesur y diamedr mewnol a'r diamedr allanol, ac ati. Mae'r plât deialu wedi'i gysylltu â'r ffrâm trwy fecanwaith rac a phiniwn. Gall drosi symudiad bach y genau mesur yn gylchdro'r pwyntydd, gan ddangos rhan ddegol y mesuriad.
O'i gymharu ây caliper vernier, mae darllen caliper deialu manwl gywir yn symlach: Mae'r gwerth mesuredig yn cael ei arddangos yn uniongyrchol gan y pwyntydd ar y deial a gellir ei gael yn gyflym ac yn gywir. Mae'n gofyn am sgiliau cymharol isel y gweithredwr. Yn enwedig, yn ystod mesuriadau swp, gall wella effeithlonrwydd gwaith yn fawr.

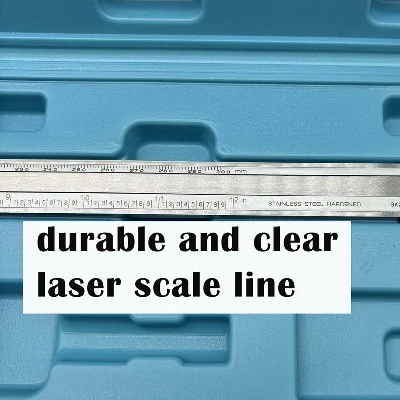

1) Arsylwch y llinell raddio ar y brif raddfa sy'n cyd-fynd â llinell raddio "0" y ffrâm raddfa. Y gwerth graddfa ar y brif raddfa sy'n cyfateb i'r llinell raddio hon yw rhan gyfanrif y gwerth mesuredig. Er enghraifft, os yw llinell raddio "0" y ffrâm raddfa yn agos at y llinell raddio 20mm ar y brif raddfa, mae'r rhan gyfanrif yn 20mm.

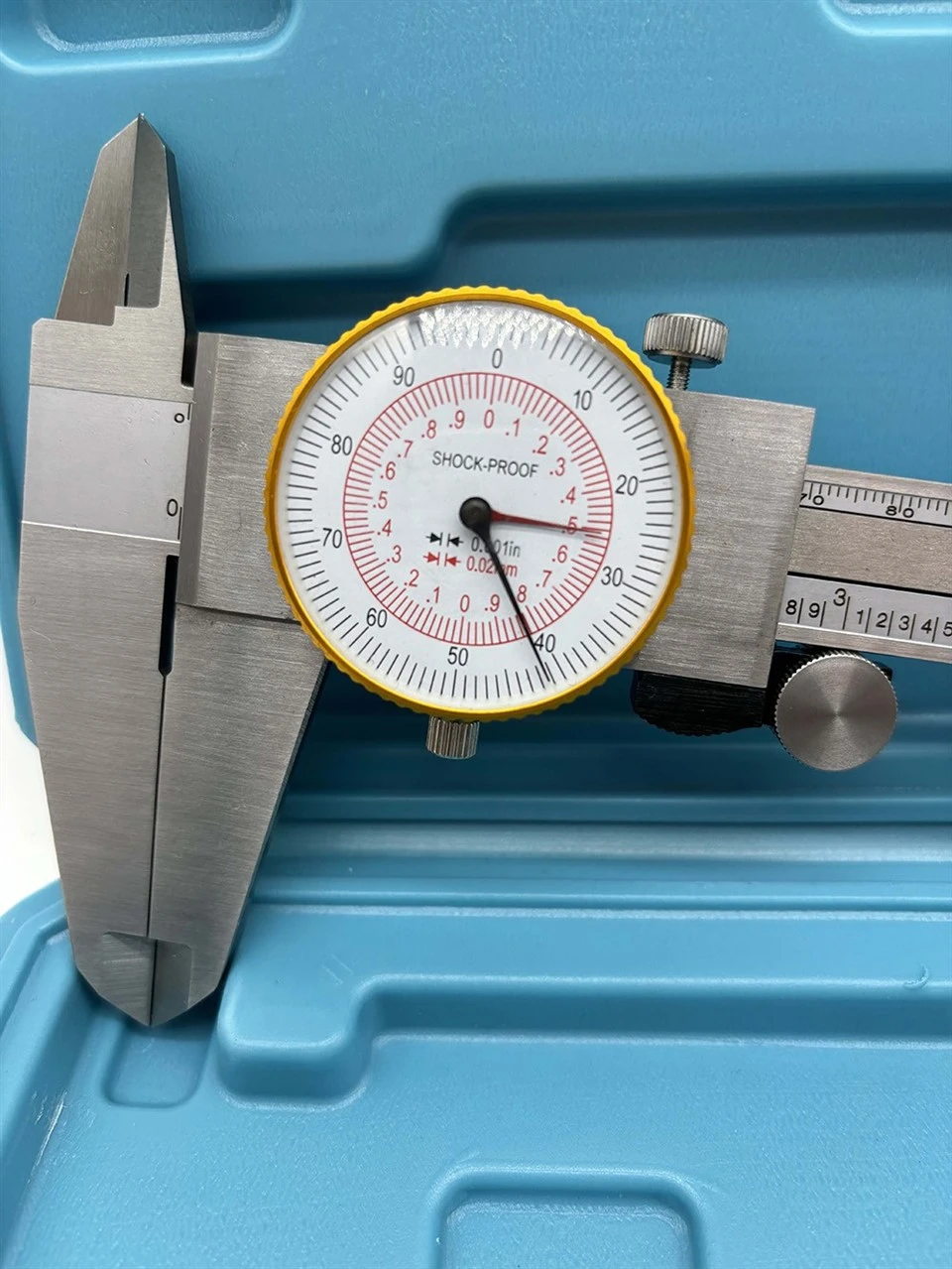

2) Gwiriwch y raddfa a nodir gan y pwyntydd ar y deial. Mae'r raddfa ar y deial fel arfer yn rhannu 1mm yn 100 grid (gyda gwerth rhannu o 0.01mm), 50 grid (gyda gwerth rhannu o 0.02mm), neu 20 grid (gyda gwerth rhannu o 0.05mm). Darganfyddwch y gwerth degol sy'n cyfateb i'r safle a nodir gan y pwyntydd yn ôl gwerth rhannu'r deial. Er enghraifft, os yw gwerth rhannu'r deial yn 0.02mm a bod y pwyntydd yn pwyntio at y 15fed grid, yna mae'r rhan degol yn 0.02 × {15=0.30mm.
3) Ychwanegwch y rhan gyfanrif a'r rhan degol sef gwerth mesuredig y caliper deialu manwl Yn yr enghraifft uchod, gan ychwanegu'r rhan gyfanrif o 20mm a'r rhan degol o 0.30mm, y gwerth mesuredig terfynol yw 20.30mm.
FAQ
Mae glanhau caliper deialu yn gam pwysig i sicrhau ei gywirdeb ac ymestyn ei oes. Dyma'r camau byr i lanhau caliper deialu manwl gywir:
Paratoi offer:Paratowch lliain meddal glân (fel lliain microfiber) a rhywfaint o lanedydd ysgafn (fel dŵr â sebon). Ceisiwch osgoi defnyddio glanedyddion asid cryf neu alcalïaidd cryf i osgoi niweidio'r wyneb caliper.
Caewch y caliper:Cyn glanhau, caewch enau mesur y caliper yn llwyr i sicrhau nad yw'r arwyneb mesur yn cael ei niweidio wrth lanhau.
Glanhewch y tu allan:Defnyddiwch frethyn meddal i sychu tu allan y caliper yn ysgafn, gan gynnwys y brif raddfa, safnau llithro a deialu i gael gwared â llwch a baw.
Glanhewch yr arwyneb mesur:Defnyddiwch frethyn glân neu swab cotwm i sychu arwyneb cyswllt y genau mesur yn ysgafn i sicrhau nad oes baw. Osgoi defnyddio gwrthrychau caled i atal crafu ar arwyneb mesur.
Gwiriwch y deial:Sychwch yr wyneb yn ofalus gyda lliain, a sicrhewch y gall y pwyntydd symud yn rhydd.
Sychu:Ar ôl glanhau, gwnewch yn siŵr bod y caliper yn hollol sych, yn enwedig y rhan fetel i atal rhwd.

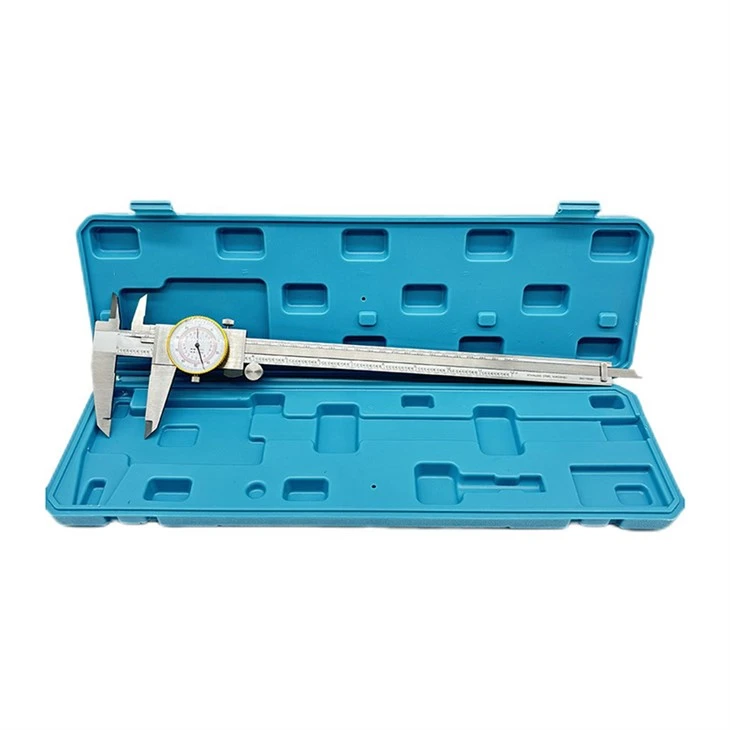

Storio:Ar ôl glanhau, rhowch y caliper yn ôl yn y blwch i osgoi ffrithiant ag offer eraill i gynnal ei gywirdeb.
Gall glanhau rheolaidd a chynnal a chadw priodol sicrhau cywirdeb a bywyd y caliper deialu yn ystod y defnydd.
Fel offeryn mesur manwl a ddefnyddir yn gyffredin, mae'r caliper deialu yn chwarae rhan hanfodol mewn sawl maes:
Gweithgynhyrchu a Phrosesu Mecanyddol: Gall fesur dimensiynau'n gywir fel diamedr allanol, diamedr mewnol, hyd a thrwch rhannau mecanyddol. Er enghraifft, wrth weithgynhyrchu peiriannau ceir, defnyddir calipers deialu i fesur diamedr mewnol y gasgen silindr a diamedr y piston i sicrhau cywirdeb gosod y rhannau a gwarantu perfformiad yr injan.
Gweithgynhyrchu Offer Electronig: Mae cydrannau electronig yn fach o ran maint, a gall y caliper deialu ddiwallu eu hanghenion mesur. Ar y llinell gynhyrchu, fe'i defnyddir i archwilio cywirdeb dimensiwn cydrannau electronig, dewis cynhyrchion heb gymhwyso a sicrhau ansawdd y cynnyrch. Er enghraifft, wrth gynhyrchu ffonau symudol, arolygir cywirdeb dimensiwn y gragen allanol a'r rhannau strwythurol mewnol.
Gweithgynhyrchu'r Wyddgrug: Mae angen manylder uchel mewn gweithgynhyrchu llwydni. Defnyddir calipers deialu i fesur dimensiynau'r ceudod llwydni a'r craidd i sicrhau cywirdeb ac ansawdd y llwydni, a sicrhau bod pigiad - wedi'i fowldio, ei stampio, a chynhyrchion eraill wedi'u mowldio yn bodloni'r gofynion dylunio.
Addasiad Cynulliad: Wrth gydosod y llwydni, defnyddir calipers deialu i fesur dimensiynau paru pob cydran i'w haddasu a'u cydosod, gan sicrhau agor a chau'r mowld yn llyfn a chywirdeb mowldio uchel.
Addysgu ac Ymchwil Gwyddonol: Mewn cyrsiau arbrofol fel ffiseg a mecaneg mewn ysgolion, mae'r caliper deialu yn offeryn mesur sylfaenol, gan alluogi myfyrwyr i feistroli dulliau a thechnegau mesur hyd, a deall egwyddorion mesur a dadansoddi gwallau.
